全桥由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。
半桥由两只二极管组成，有三个引出脚。正半桥两边的管脚是两个二极管的正极，即交流输入端；中间管脚是两个二极管的负极，即直流输出端的“正极”。负半桥两边的管脚上两个二极管的负极，即交流输入端；中间管脚是两个二极管的正极，即直流输出端的“负极”。一个正半桥和一个负半桥就可以组成一个全桥。
2基本原理编辑
整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热。整流桥品种多：有扁形、圆形、方形、板凳形（分直插与贴片）等，有GPP与O/J结构之分。整流电流从0.***到100A，反向峰值电压从50V到1600V。
半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路,
选择整流桥要考虑整流电路和工作电压.国内常用的有“广州国信电子”的G系列整流桥，进口品牌有ST、IR,台系的SEP、GD等。整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

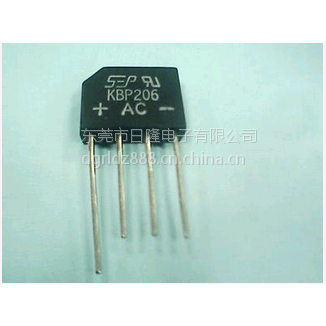

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。
全桥的正向电流有0.***、1A、1.***、2A、2.***、3A、***、10A、20A、3***、50A等多种规格，耐压值（反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
3命名规则编辑
一般整流桥命名中有3个数字,个数字代表额定电流,A;后两个数字代表额电压(数字*100),V
如:KBL407即4A，700V
KBPC5010即50A,1000V（1234567，005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。
4封装形式编辑
整流桥封装有四种：方桥、扁桥、圆桥、贴片MINI桥；
方桥主要封装有（BR3、BR6、BR8、GBPC、KBPC、KBPC-W、GBPC-W、MT-35(三相桥)）；
扁桥主要封装有（KBP、KBL、KBU、KBJ、GBU、GBJ、D3K)；
圆桥主要封装有（WOB、WOM、RB-1）;
贴片MINI桥主要封装（BDS、MBS 、MBF、ABS）;[1]
